Mobile Solarmodule richtig anschließen unterwegs

Ein Solarpanel liefert erst dann verlässlich Energie, wenn Spannung, Stecker und Ladeeingang zusammenpassen. Wer mobile Solarmodule richtig anschließen möchte, sollte deshalb nicht einfach den nächstbesten Adapter verwenden. Besonders unterwegs im Camper, beim Overlanding oder als Backup zu Hause entscheidet die richtige Verbindung darüber, ob die Powerstation lädt - oder ob der Eingang wegen Überlast, falscher Polarität oder zu hoher Spannung abschaltet.

Die gute Nachricht: Ein mobiles Solarsystem ist überschaubar, wenn die Komponenten als Einheit geplant werden. Das Panel erzeugt Gleichstrom, der je nach System entweder direkt in eine Powerstation geführt oder über einen Solarladeregler in eine 12-V-, 24-V- oder 48-V-Batterie geladen wird. Dazwischen braucht es passende Kabel, geeignete Steckverbinder und eine klare Prüfung der elektrischen Grenzwerte.

Der richtige Anschlussweg für Ihr mobiles System

Für die meisten Anwender gibt es zwei typische Varianten. Die einfachste Lösung besteht aus faltbarem oder starrem Solarmodul, Adapterkabel und einer Powerstation mit Solareingang. Das Modul wird über den vorgesehenen DC-, XT60-, XT60i-, Anderson- oder 8-mm-Eingang angeschlossen. Die Powerstation übernimmt dabei die Aufgabe des Ladereglers selbst.

Die zweite Variante ist ein klassisches Batteriesystem, etwa im Camper, Boot oder Off-Grid-Schuppen. Hier gehört zwischen Solarmodul und Batterie zwingend ein Solarladeregler. Er passt die Ladespannung an den Akku an und verhindert eine schädliche Überladung. Direkt vom Solarmodul an eine Batterie zu gehen, ist keine Abkürzung, sondern ein Risiko für Batterie, Kabel und angeschlossene Verbraucher.

Ein mobiler Wechselrichter ist ebenfalls kein Ersatz für einen Laderegler. Er wandelt Batteriespannung in 120-V-Wechselstrom um, lädt aber keine Batterie kontrolliert aus einem PV-Modul. Prüfen Sie daher zuerst, welchen Eingang Ihr Zielgerät tatsächlich besitzt.

Mobile Solarmodule richtig anschließen: Erst Werte prüfen

Die Beschriftungen auf Panel und Powerstation sind entscheidend. Auf dem Typenschild des Solarmoduls finden Sie unter anderem die Leerlaufspannung Voc, die Spannung am Arbeitspunkt Vmp, den Kurzschlussstrom Isc und die maximale Leistung in Watt. Bei Powerstations und Ladereglern sind vor allem die zulässige Eingangsspannung, der maximale Eingangsstrom und die maximale PV-Leistung relevant.

Die wichtigste Regel lautet: Die Leerlaufspannung aller verbundenen Module darf den maximal zulässigen PV-Eingang niemals überschreiten. Das gilt auch bei kaltem, klarem Wetter. Dann kann Voc höher liegen als unter normalen Testbedingungen. Ein Solareingang mit maximal 60 V darf also nicht mit einer Reihenschaltung betrieben werden, die im Leerlauf 75 V erreicht - selbst wenn die Nennleistung in Watt passend aussieht.

Bei einer einzelnen Powerstation ist die Wattzahl allein ebenfalls kein Auswahlkriterium. Ein 200-W-Modul kann an einem Eingang mit 100 W funktionieren, wenn Spannung und Strom im erlaubten Bereich liegen. Die Station begrenzt dann meist die aufgenommene Leistung. Umgekehrt hilft ein leistungsstarkes Panel nicht, wenn dessen Spannung unter dem erforderlichen Startbereich des Eingangs bleibt.

Spannung, Strom und Leistung kurz eingeordnet

Volt stehen für die elektrische Spannung, Ampere für den Strom und Watt für die Leistung. Vereinfacht gilt: Watt = Volt × Ampere. Beim Zusammenstellen mobiler PV-Komponenten müssen aber alle drei Werte passen. Ein Adapter kann den Stecker anpassen, aber keine zu hohe Spannung wegzaubern und keine ungeeignete Polung korrigieren.

Achten Sie zudem darauf, ob der Solareingang MPPT unterstützt. MPPT-Laderegler und Powerstations nutzen die verfügbare Leistung eines Panels in wechselnden Lichtverhältnissen deutlich besser als einfache PWM-Regler. Für kleine, sehr günstige 12-V-Systeme kann PWM genügen. Wer Module erweitern oder auch bei weniger idealer Sonne sinnvoll laden will, fährt mit MPPT in der Regel besser.

So schließen Sie Panel, Powerstation oder Laderegler an

Stellen Sie das Solarmodul zunächst noch nicht in volle Sonne oder decken Sie die Modulfläche ab. Kontrollieren Sie Kabel und Stecker auf gequetschte Isolierung, Feuchtigkeit und verbogene Kontakte. MC4-Stecker sind bei mobilen PV-Modulen weit verbreitet und wetterfest, wenn sie vollständig einrasten. Sie sind jedoch nicht automatisch mit jedem Geräteeingang kompatibel. Nutzen Sie ein Kabel, das ausdrücklich für das verwendete Panel und den Eingang Ihrer Powerstation ausgelegt ist.

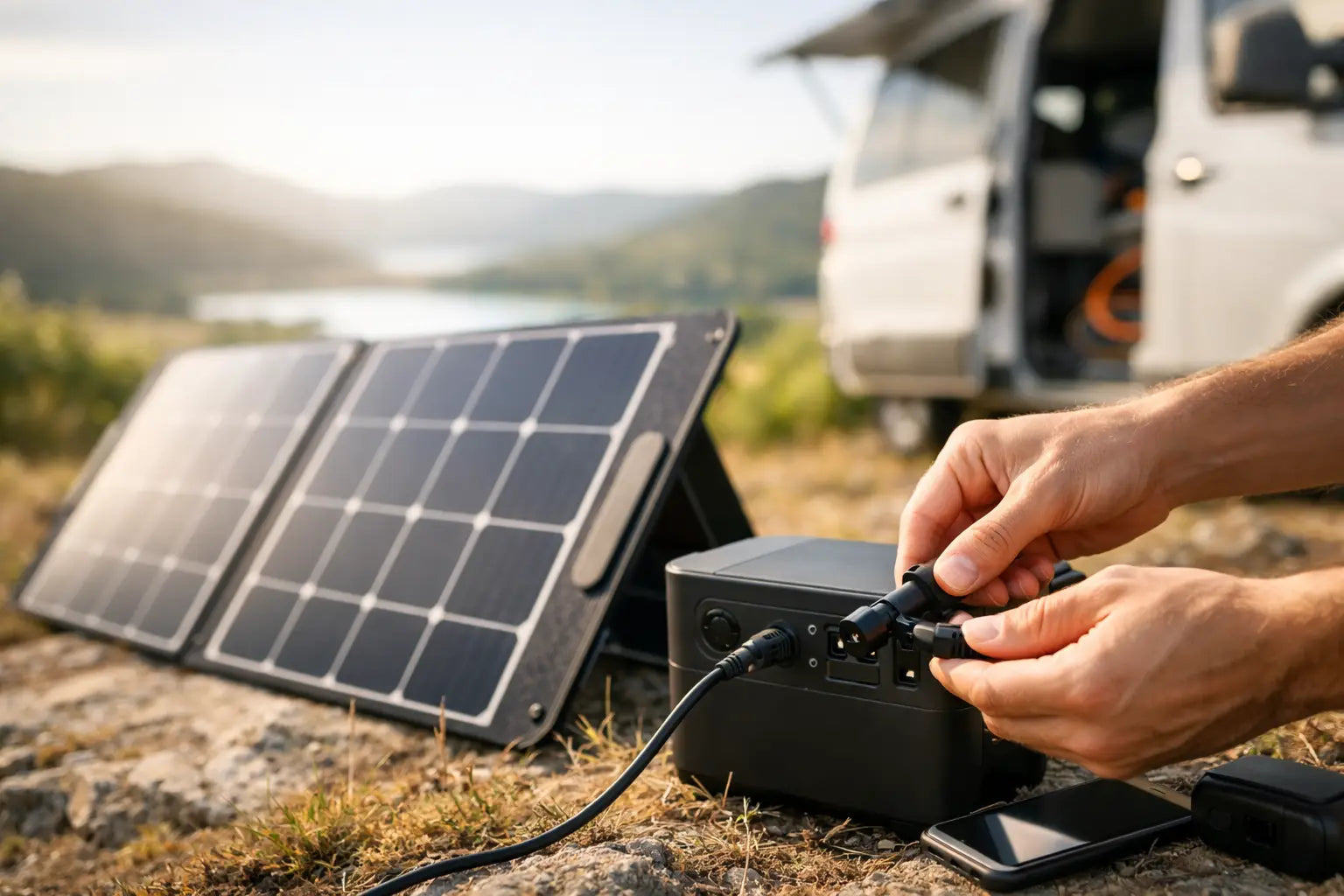

Bei einer Powerstation verbinden Sie zuerst den passenden Adapter mit dem Solareingang der Station und anschließend die MC4-Stecker des Panels. Prüfen Sie Plus und Minus aufmerksam. Zwar besitzen viele moderne Geräte einen Verpolschutz, verlassen sollten Sie sich darauf nicht. Danach richten Sie das Modul zur Sonne aus und kontrollieren im Display oder in der App, ob eine Ladeleistung angezeigt wird.

Bei einem Batteriesystem ist die Reihenfolge anders: Zuerst wird der Laderegler mit der Batterie verbunden, danach das Solarmodul mit dem PV-Eingang des Reglers. So erkennt der Regler die Batteriespannung und kann das korrekte Ladeprofil wählen. Erst dann sollten Sie Verbraucher anschließen. Beim Abbau gehen Sie in umgekehrter Reihenfolge vor: erst PV trennen, dann Verbraucher, zuletzt Batterie.

Kabel nicht unter Teppichen, durch Fensterspalten oder über scharfe Karosseriekanten führen. Auch bei nur 12 V können hohe Ströme entstehen. Werden etwa 200 W aus einer 12-V-Batterie entnommen, fließen deutlich über 16 A - bei Wechselrichterverlusten noch mehr. Für längere Leitungen und höhere Leistung brauchen Sie einen ausreichenden Kabelquerschnitt und möglichst kurze Wege.

Mehrere Solarmodule verbinden: Reihe oder parallel?

Zwei gleiche oder technisch vergleichbare Module lassen sich grundsätzlich in Reihe oder parallel kombinieren. Bei einer Reihenschaltung addiert sich die Spannung, der Strom bleibt ungefähr gleich. Bei einer Parallelschaltung addiert sich der Strom, die Spannung bleibt ungefähr auf dem Niveau eines einzelnen Moduls.

Reihe kann sinnvoll sein, wenn ein MPPT-Eingang eine höhere Startspannung benötigt und seine maximale Eingangsspannung sicher eingehalten wird. Parallel passt häufig besser zu 12-V-orientierten Systemen mit begrenzter Eingangsspannung. Dafür steigt der Strom. Kabel, Stecker und Sicherungen müssen diesen Strom dauerhaft tragen können.

Mischen Sie nicht beliebig unterschiedliche Panels. Abweichende Spannungen, Ströme, Zelltechnologien oder starke Teilverschattung bremsen das gesamte System aus. Für ein erweiterbares Setup sind möglichst gleiche Module, gleich lange Leitungen und ein klar spezifizierter Combiner oder Paralleladapter die sauberere Lösung. Bei parallelen Strängen können je nach Aufbau Strangsicherungen erforderlich sein. Halten Sie sich hier an die Angaben von Regler, Powerstation und Modulhersteller.

Typische Fehler, die sich leicht vermeiden lassen

Der häufigste Fehler ist ein Adapterkauf allein nach Steckerform. Ein physisch passender Rundstecker oder XT60-Stecker sagt nichts über die zulässige Spannung, Stromstärke oder Polarität aus. Der zweite Klassiker: Ein Modul wird an einen DC-Ladeanschluss für ein Netzteil angeschlossen, obwohl das Gerät nur einen geregelten AC-Adapter erwartet. Verwenden Sie ausschließlich den als Solar- oder PV-Eingang gekennzeichneten Anschluss.

Auch Schatten wird oft unterschätzt. Schon die Schattenkante eines Dachträgers, eine Antenne oder ein Ast kann die Leistung eines Panels deutlich reduzieren. Ein faltbares Modul sollte nicht nur irgendwie in die Sonne gelegt, sondern regelmäßig nachgeführt werden. In den USA liegt die Sonne je nach Bundesstaat, Jahreszeit und Stellplatz sehr unterschiedlich. Ein verstellbarer Standfuß bringt im Alltag oft mehr als ein zusätzliches, schlecht ausgerichtetes Modul.

Laden hinter einer Windschutzscheibe ist ebenfalls keine gute Dauerlösung. Glas, Beschichtungen und der ungünstige Winkel senken den Ertrag, während sich das Fahrzeug aufheizt. Legen Sie das Panel draußen auf, sichern Sie es gegen Wind und lassen Sie Kabel sowie Steckverbindungen nicht im Wasser liegen.

Wann ein Fachbetrieb die bessere Wahl ist

Mobile Plug-and-Play-Lösungen lassen sich mit den Vorgaben der Hersteller meist sicher selbst in Betrieb nehmen. Anders sieht es aus, wenn Sie Solarmodule fest auf dem Hausdach montieren, in die feste Fahrzeugverkabelung eingreifen, große Lithium-Batteriebänke aufbauen oder eine Umschaltung für Hausstrom und Generator planen. Dann gelten je nach Bundesstaat, County und Kommune elektrische Vorschriften, Genehmigungen und gegebenenfalls Anforderungen nach NEC oder örtlichem Code.

Arbeiten Sie niemals an spannungsführenden Leitungen, wenn Sie sich bei Querschnitt, Absicherung oder Batteriechemie unsicher sind. Ein fachgerecht geplanter Sicherungsblock, ein passender Batterietrennschalter und sauber verlegte Leitungen kosten weniger als Schäden durch Hitze, Kurzschluss oder einen ausgefallenen Speicher im falschen Moment.

Für Camping, Notstrom und unabhängige Energieversorgung zählt am Ende nicht die größte Wattzahl auf dem Karton, sondern ein System, das auch zusammen funktioniert. Wählen Sie Panel, Kabel und Speicher nach den echten Eingangsdaten aus, testen Sie den Aufbau vor der Reise und planen Sie etwas Reserve für Erweiterungen ein. Passende Markenkomponenten und klar deklarierte Adapter finden Sie bei Power-Bude - damit aus Sonnenlicht zuverlässig nutzbarer Strom wird.
