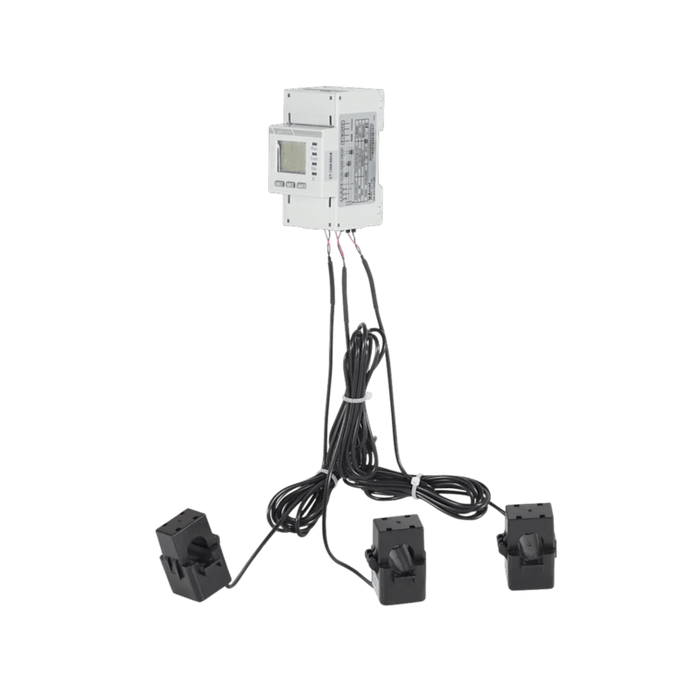

ECOFLOW Three-Phase-Smart Meter ( EFA-ADL400N-CT ) 80A
Versandfertig – in 1–3 Tagen
Berechtigung auf MwSt-Befreiung
*Wenn Sie Artikel kaufen, die bei Lieferung innerhalb Deutschland (§12 Abs. 3 Nr. 1 UStG*) von der Umsatzsteuer befreit sind bestätigen Sie mit Kaufabschluss das Sie berechtigt sind mit 0% Steuer zu kaufen.
* Wenn Sie die Powerstation, Akku, PV-Panel oder auch Zubehör im Campingbereich einsetzen haben Sie keinen Anspruch auf mehrwertsteuerfreie Bestellung nach §12 Abs. 3 Nr.1 UStG für Deutschland. Mehr Infos
Beschreibung
EcoFlow Three-Phase Smart Meter – dreiphasiger Energiezähler
Der EcoFlow Three-Phase Smart Meter erfasst Stromverbrauch, Netzbezug und Netzeinspeisung eines dreiphasigen Hausanschlusses in Echtzeit. Die Messwerte werden über eine kabelgebundene RS485-Verbindung an ein kompatibles EcoFlow-Energiesystem übertragen.
Das Smart Meter ermöglicht eine bedarfsgerechte Regelung von Photovoltaikanlage, Batteriespeicher und angeschlossenen Verbrauchern. Je nach gewählter Ausführung erfolgt die Strommessung direkt bis 80 A oder über externe Stromwandler mit 80 beziehungsweise 120 A je Phase.
Die wichtigsten Vorteile
- Messung aller drei Phasen des Hausanschlusses
- Bidirektionale Erfassung von Netzbezug und Netzeinspeisung
- Echtzeitmessung von Strom, Spannung und Leistung
- Unterstützt die Eigenverbrauchsoptimierung
- Ermöglicht eine dynamische Regelung der Energieflüsse
- Unterstützt Nulleinspeisung in kompatiblen Systemen
- RS485-Kommunikation mit Modbus RTU
- Integriertes LCD-Display
- Kompakte Montage auf einer 35-mm-DIN-Hutschiene
- Varianten für Direktmessung oder externe Stromwandler
- Für kompatible EcoFlow-PowerOcean-Systeme vorgesehen
Präzise Erfassung der Energieflüsse
Das Smart Meter misst die Energieflüsse am Netzanschlusspunkt und erkennt, ob aktuell Strom aus dem öffentlichen Netz bezogen oder überschüssige Solarenergie eingespeist wird.
Abhängig von der Systemkonfiguration werden unter anderem folgende Werte erfasst:
- Spannung der einzelnen Phasen
- Stromstärke je Phase
- Wirkleistung
- Blindleistung
- Scheinleistung
- Leistungsfaktor
- Netzfrequenz
- Bezogene Energie
- Eingespeiste Energie
Intelligentes Energiemanagement
Die Messdaten bilden die Grundlage für die automatische Steuerung eines kompatiblen EcoFlow-Energiesystems. Erkennt das Smart Meter einen Energieüberschuss, kann dieser beispielsweise in der Batterie gespeichert werden. Bei einem höheren Hausverbrauch kann das System die Ausgangsleistung entsprechend anpassen.
Dadurch lassen sich der Eigenverbrauch des erzeugten Solarstroms erhöhen, der Netzbezug reduzieren und – sofern von der eingesetzten Anlage unterstützt – eine dynamische Nulleinspeisung realisieren.
Erhältliche Ausführungen
| Ausführung | Messprinzip | Hersteller-Art.-Nr. | EAN / GTIN |
|---|---|---|---|
| 80 A Direktmessung | Direkte Strommessung bis 80 A je Phase | 5008604013 | 4895251625937 |
| 80 A External CT | 3 externe D10-Klappstromwandler | 5008604012 | 4895251625685 |
| 120 A External CT | 3 externe D16-Klappstromwandler | 5008604014 | 4895251626965 |
Direktmessung oder externe Stromwandler
Bei der Ausführung EFA-ADL400-CT wird der Strom direkt durch das Messgerät geführt. Diese Variante eignet sich für Anlagen mit einem maximalen Strom von 80 A je Phase und benötigt entsprechend Platz für die Leitungsführung im Schaltschrank.
Die Varianten EFA-ADL400N-CT verwenden externe Klappstromwandler. Diese werden um die jeweiligen Außenleiter gelegt und ermöglichen eine Messung, ohne die Hauptleiter direkt durch den Zähler zu führen.
- D10-Stromwandler: bis zu 80 A je Phase
- D16-Stromwandler: bis zu 120 A je Phase
Die passende Variante muss entsprechend dem maximalen Strom des Hausanschlusses, dem verfügbaren Platz im Verteiler und der freigegebenen EcoFlow-Systemkonfiguration ausgewählt werden.
Kompatibilität
Das EcoFlow Three-Phase Smart Meter ist – abhängig von Ausführung und Systemkonfiguration – unter anderem für folgende EcoFlow-Systeme vorgesehen:
- EcoFlow PowerOcean Three-Phase
- EcoFlow PowerOcean Plus Three-Phase
- EcoFlow PowerOcean DC Fit
- EcoFlow PowerGlow
- EcoFlow PowerPulse 2
Bei einigen EcoFlow-Hybrid-Wechselrichtern beziehungsweise Komplettsystemen ist bereits ein Smart Meter im Lieferumfang enthalten. Der separate Zähler wird daher vor allem als Ersatzteil, für besondere Installationssituationen oder zur Erweiterung einer bestehenden Anlage benötigt.
Technische Daten
| Produktbezeichnung | EcoFlow Three-Phase Smart Meter |
| Produkttyp | Dreiphasiger bidirektionaler Energiezähler |
| Netzform | Dreiphasiges Vierleiternetz |
| Nennspannung | 3 × 220/380 V, 3 × 230/400 V oder 3 × 277/480 V AC |
| Nennfrequenz | 50/60 Hz |
| Maximalstrom | 80 oder 120 A je Phase, abhängig von der Ausführung |
| Messrichtung | Bidirektional |
| Messwerte | Spannung, Strom, Frequenz, Leistungsfaktor, Wirk-, Blind- und Scheinleistung sowie positive und negative Energie |
| Messgenauigkeit | Bis zu ±0,5 % bei Wirk- und Blindleistung, modellabhängig |
| Kommunikation | RS485 / Modbus RTU |
| Übertragungsrate | 1.200 bis 38.400 Bit/s |
| Anzeige | LCD-Display |
| Montage | 35-mm-DIN-Hutschiene |
| Abmessungen CT-Modell | Ca. 45 × 90 × 65 mm |
| Betriebstemperatur | −40 °C bis +70 °C |
| Zulässige Luftfeuchtigkeit | Bis 95 %, nicht kondensierend |
| Installationsort | Innenbereich / Elektroverteilung |
Lieferumfang
Variante mit Direktmessung:
- 1 × EcoFlow Three-Phase Smart Meter EFA-ADL400-CT
- Produktdokumentation gemäß Herstellerlieferumfang
Variante mit externen Stromwandlern:
- 1 × EcoFlow Three-Phase Smart Meter EFA-ADL400N-CT
- 3 × externe Stromwandler in der gewählten Ausführung
- Produktdokumentation gemäß Herstellerlieferumfang
RS485-Kommunikationsleitung, zusätzliche Verdrahtung, Sicherungen und weiteres Installationsmaterial sind nur enthalten, wenn sie ausdrücklich Bestandteil des gewählten Angebots sind.
Wichtiger Installationshinweis
Das Smart Meter wird innerhalb der elektrischen Haupt- oder Unterverteilung installiert. Anschluss, Konfiguration und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
Bei Varianten mit externen Stromwandlern müssen Phasenzuordnung, Stromrichtung und Einbaulage exakt eingehalten werden. Vertauschte Phasen oder falsch ausgerichtete Stromwandler führen zu fehlerhaften Messwerten und können die Speicher- beziehungsweise Einspeiseregelung beeinträchtigen.
Fazit
Der EcoFlow Three-Phase Smart Meter liefert die notwendigen Echtzeitdaten für ein intelligentes Energiemanagement im dreiphasigen Hausnetz. Er ermöglicht die präzise Erfassung von Verbrauch und Einspeisung und unterstützt damit Eigenverbrauchsoptimierung, Batteriespeichersteuerung und Nulleinspeisung in kompatiblen EcoFlow-Systemen.
Technische Änderungen und Irrtümer vorbehalten. Kompatibilität, Messbereich und Lieferumfang hängen von der gewählten Smart-Meter-Ausführung und der verwendeten EcoFlow-Systemkonfiguration ab.
