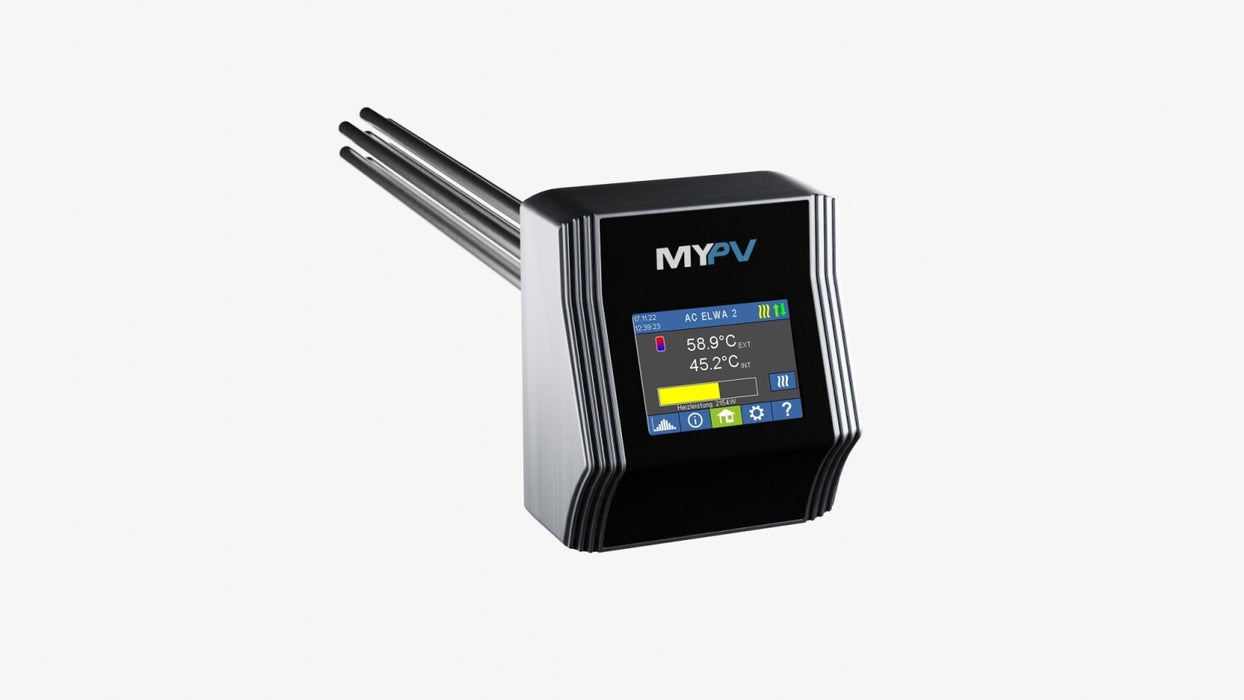

my-PV AC ELWA 2 – stufenlos geregelter 3,5-kW-PV-Heizstab

Die my-PV AC ELWA 2 ist ein stufenlos geregeltes Warmwasserbereitungsgerät für netzgekoppelte Photovoltaikanlagen. Sie wandelt überschüssigen Solarstrom direkt in Wärme um und speichert die Energie in einem Warmwasser- oder Pufferspeicher.

Die elektrische Heizleistung wird abhängig vom verfügbaren PV-Überschuss präzise zwischen 0 und 3.500 W geregelt. Dadurch kann die Einspeisung in das öffentliche Stromnetz reduziert und der Eigenverbrauch der Photovoltaikanlage erhöht werden.

Die wichtigsten Vorteile

• Stufenlos regelbare Heizleistung von 0 bis 3.500 W
• Nutzung überschüssiger Photovoltaikenergie zur Warmwasserbereitung
• Geeignet für Warmwasser- und Pufferspeicher
• Erhöhung des PV-Eigenverbrauchs und der Energieautarkie
• Optionale Warmwassersicherstellung mit Netzstrom
• 2,83-Zoll-Farb-Touchscreen
• Kommunikation über Ethernet, WLAN, RS485 und PWM
• Kompatibel mit zahlreichen Wechselrichtern und Batteriespeichern
• Einbindung in Smart-Home- und Energiemanagementsysteme möglich
• Potentialfreier Schaltausgang
• 16-A-Schaltausgang für einen zusätzlichen Heizstab bis 3 kW
• Externer Temperaturfühler mit 5 m Kabel im Lieferumfang
• Geringer Standby-Verbrauch von weniger als 1,5 W

PV-Überschuss als Warmwasser speichern

Statt überschüssigen Solarstrom zu geringen Vergütungssätzen in das öffentliche Netz einzuspeisen, nutzt die AC ELWA 2 die verfügbare Energie für die Erwärmung des Wassers. Die Heizleistung wird dabei kontinuierlich an den aktuellen Energieüberschuss angepasst.

In Kombination mit dem separat erhältlichen my-PV WiFi Meter wird der Energiefluss am Netzanschlusspunkt erfasst. Die AC ELWA 2 regelt ihre Leistung so, dass möglichst wenig überschüssige Energie in das öffentliche Stromnetz eingespeist wird.

Intelligente Zusammenarbeit mit Batteriespeichern

Die AC ELWA 2 kann mit zahlreichen marktüblichen Batteriespeicher- und Energiemanagementsystemen kombiniert werden. Je nach Systemkonfiguration wird zunächst der Batteriespeicher geladen. Sobald dieser vollständig geladen ist, wird weiterer PV-Überschuss in Form von Warmwasser gespeichert.

Dadurch ergänzen sich elektrischer Batteriespeicher und thermischer Wasserspeicher. Die genaue Kompatibilität muss anhand der aktuellen Herstellerfreigabe von my-PV geprüft werden.

Warmwassersicherstellung mit Netzstrom

Steht nicht genügend Solarenergie zur Verfügung, kann die AC ELWA 2 das Wasser optional mit Energie aus dem öffentlichen Stromnetz auf die gewünschte Mindesttemperatur erwärmen. Dadurch bleibt die Warmwasserversorgung auch bei schlechtem Wetter oder geringem PV-Ertrag gewährleistet.

In Verbindung mit der my-PV Cloud und einem unterstützten dynamischen Stromtarif kann die Wärmeerzeugung außerdem in Zeiten mit besonders günstigen Strompreisen erfolgen. Verfügbarkeit und Voraussetzungen dieser Funktion sind landes- und tarifabhängig.

Bis zu 6,5 kW Wärmeleistung im System

Über den integrierten 16-A-Schaltausgang kann ein zusätzlicher externer Heizstab mit einer Leistung von maximal 3 kW angesteuert werden. Zusammen mit der integrierten Heizleistung von 3,5 kW sind damit bis zu 6,5 kW thermische Gesamtleistung möglich.

Der zusätzliche Heizstab ist nicht im Lieferumfang enthalten, benötigt eine separate Absicherung und muss für den vorgesehenen Systemaufbau geeignet sein.

Touchscreen und vielfältige Schnittstellen

Das 2,83 Zoll große Farbdisplay ermöglicht die direkte Bedienung und Kontrolle wichtiger Betriebswerte. Zusätzlich kann über das lokale Web-Interface auf Einstellungen und Betriebsdaten zugegriffen werden.

Für die Einbindung in unterschiedliche Energiesysteme stehen folgende Schnittstellen zur Verfügung:

• Ethernet über RJ45
• WLAN
• RS485
• PWM-Eingang mit 3 bis 24 V und 100 Hz bis 1 kHz
• Potentialfreier Schaltausgang
• Modbus TCP und HTTP für geeignete externe Steuerungen

Einbauvoraussetzungen

Der Heizstab besitzt ein G-1½-Zoll-Anschlussgewinde und muss waagerecht in den Warmwasser- oder Pufferspeicher eingebaut werden. Die Heizstablänge beträgt 460 mm ab der Dichtfläche. Im Speicher muss daher ausreichend Einbautiefe vorhanden sein.

Die unbeheizte Zone beträgt 140 mm ab der Dichtfläche. Die Länge einer vorhandenen Einschraubmuffe muss entsprechend kürzer sein. Die elektrische Anschlussseite ist nach unten auszurichten.

Technische Daten

Lieferumfang

• 1 × my-PV AC ELWA 2 Elektronikeinheit
• 1 × 3,5-kW-Heizstab mit integriertem Temperatursensor T1
• 1 × O-Ring-Dichtung
• 1 × Verbindungsrahmen mit Befestigungsschrauben
• 1 × externer Temperatursensor T2 mit 5 m Kabel
• Anschlussstecker und Zugentlastungen
• 1 × WLAN-Antenne
• 1 × 120-Ohm-Widerstand für RS485
• 1 × Bedienerstift mit Halterung
• Montageanleitung und Schnellstartanleitung

Wichtige Hinweise zur Installation

Die AC ELWA 2 besitzt keinen Schuko-Stecker, sondern wird fest an einen eigenen 230-V-Stromkreis angeschlossen. Elektrischer Anschluss, Schutzleiterprüfung, Inbetriebnahme und Servicearbeiten dürfen ausschließlich durch autorisiertes Fachpersonal erfolgen.

Das Gerät darf nur in trockenen Innenräumen installiert werden. Vor dem Einschalten muss der Heizstab vollständig von Wasser umgeben sein. Das separat erhältliche my-PV WiFi Meter, ein zusätzlicher 3-kW-Heizstab, ein Netzwerkkabel und eine gegebenenfalls erforderliche Gegenmutter sind nicht Bestandteil des Lieferumfangs.

Fazit

Die my-PV AC ELWA 2 ermöglicht die effiziente Nutzung von überschüssigem Solarstrom zur Warmwasserbereitung. Mit stufenloser Leistungsregelung bis 3,5 kW, zahlreichen Kommunikationsschnittstellen, Touchscreen und der Möglichkeit zur Ansteuerung eines zusätzlichen Heizstabes eignet sie sich für moderne Photovoltaik-, Speicher- und Energiemanagementsysteme.

Technische Änderungen und Irrtümer vorbehalten. Kompatibilität und Funktionsumfang hängen von der vorhandenen Photovoltaikanlage, dem Energiemanagementsystem, der Installation und dem Firmwarestand ab.
